Beskrivning

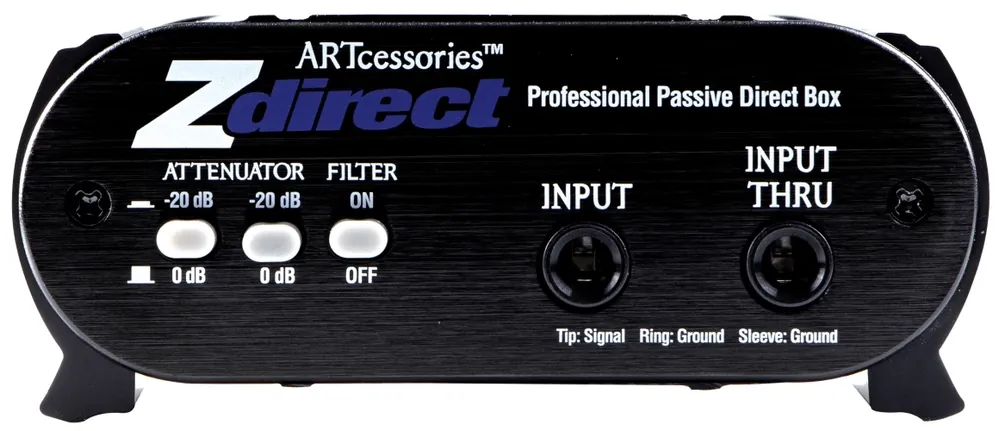

ZDirect är en passiv direktbox för anslutning av obalanserade instrument-, linje- eller högtalarsignaler till balanserade ingångar.
Ingångssignalen skickas till en transformatorisolerad XLR-utgång och ett parallellt Thru-uttag, så att den samtidigt kan anslutas till en förstärkare på scenen.
ZDirect är en enkel och tålig kompakt DI i ett robust aluminiumhölje med en mångsidig uppsättning funktioner. Omkopplare på frontpanelen aktiverar upp till 40 dB dämpning för att hantera högnivåsignaler och ett Bessel-lågpassfilter för att eliminera högfrekventa störningar. Omkopplare på baksidan aktiverar en ground lift för att minska brum och inverterar signalens polaritet för att lösa fasproblem, t.ex. sådana som kan uppstå när man kombinerar DI- och mikrofonkällor.
Passiva DI:er passar ofta utmärkt för strömförsörjda källor som syntar eller gitarrer och basar med aktiva förförstärkare, och kräver ingen extern strömkälla.
Funktioner
1/4” TRS-ingång och Thru-kontakt
Balanserad XLR-utgång
Omkopplingsbar dämpning (0 dB, -20 dB, -40 dB) per kanal
Omkopplingsbart lågpassfilter, ground lift och fasinvertering
Passiv design – ingen strömförsörjning krävs
Specifikationer
Aktiv eller passiv Passiv
Ingångar 1x 1/4” TRS
Utgångar 1x XLR
1x 1/4” TRS genomgående
Ingångsimpedans 50 kΩ
Impedans för utgång 600Ω
Reglage Dämpare (0 dB, -20 dB, -40 dB)
Filter
Jordlyft
Fasinvertering
Filter 30 kHz lågpass
Frekvensrespons 10 Hz – 50 kHz +/- 0,5 dB @ +4 dBu
Total harmonisk distorsion 0,01% typiskt @ 1 kHz, +18 dBu
Mått (HWD) 4,45 cm x 10,7 cm x 8,9 cm
Vikt 340 g
